DL系列立式多级离心泵
DL、DLR型立式多级离心泵是DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用

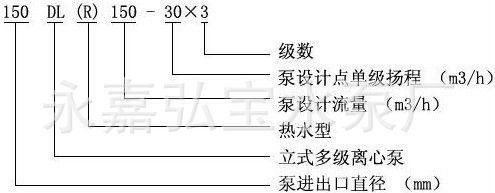

型号意义：

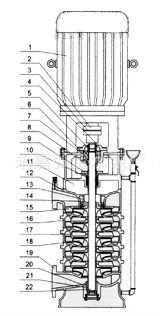

结构图：
 |
序号 |
名称 |
材料或型号 |
序号 |
名称 |
材料或型号 |
|
1 |
电机 |
Y系列(V5)4极 |
12 |
出水段 |
HT200 |
|
|
2 |
联轴器 |
HT200 |
13 |
平衡套 |
HT200 |
|
|
3 |
弹性块 |
橡胶 |
14 |
平衡鼓 |
HT200 |
|
|
4 |
轴承压盖 |
HT200 |
15 |
末级导叶 |
HT200 |
|
|
5 |
轴承并帽 |
45 |
16 |
中段 |
HT200 |
|
|
6 |
轴承盒 |
HT200 |
17 |
导叶 |
HT200 |
|
|
7 |
轴承 |
180系列 |
18 |
叶轮 |
HT200 |
|
|
8 |
挡水套 |
45 |
19 |
出水段 |
HT200 |
|
|
9 |
石棉压盖 |
HT200 |
20 |
下轴套 |
45 |
|
|
10 |
石棉 |
石棉 |
21 |
下轴承 |
铜合金 |
|
|
11 |
填料函体 |
HT200 |
22 |
轴 |
45、2Cr13 |
安装方式：
