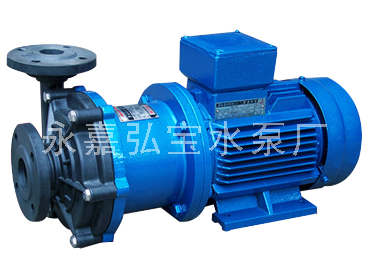

CQF工程氟塑料磁力泵

CQF工程氟塑料磁力泵

产品简介

CQF工程氟塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转动时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的产品,因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQF系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。

产品特点

CQF工程氟塑料磁力泵以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

产品用途

CQF工程氟塑料磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。可广泛用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位 抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,以及循环水设备配套,过率机配套。特别是易漏,易燃,易爆液体的抽送。防爆电动机选用此泵则更为理想。

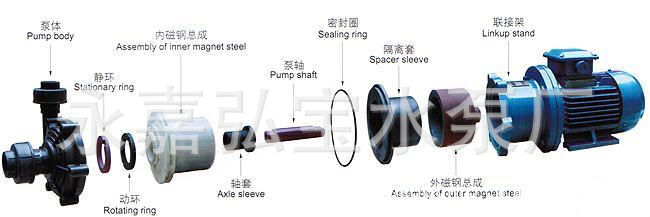

结构爆炸图

注:1、泵 体:增强聚丙稀; 2、静 环:碳化硅或氧化铝陶瓷;3、动 环:填充F4;4、叶 轮:增强聚丙稀;5、密封圈:氟橡胶;6、隔 板:增强聚丙稀;7、隔离套:增强聚丙稀;8、外磁:HT200+永磁体;9、转子:增强聚丙稀+永磁体;10、主轴:碳化硅或氧化铝陶瓷;11 轴承:填充F4;12、支架:HT200

性能参数

型号 口径 流量(m3/h) 扬程(m) 电机功率(kW) 电压 (V) 材质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.01 220 工 程 塑 料
14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.8 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 5.4 15 1.1 380
32CQF-15 32 25 6.5 15 1.1 380
32CQF-25 32 25 4.8 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 12.5 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机

安装与使用

一、磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

使用注意事项

一、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵的使用温度小于100℃,输送吸入压力不大
于0.2MPa,最大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、磁力泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
