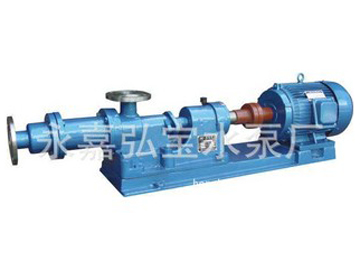

I-1B型不锈钢浓浆泵
【I-1B型不锈钢浓浆泵泵】产品简介
I-1B系列浓浆泵是单螺杆式容积回转泵，该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动，使浓浆液沿螺旋槽由吸入口推移至排出口，实现泵的输送功能。
结构图
| 1 | 电机 | 6 | 橡胶套 | 11 | 绕轴 |
| 2 | 联轴器 | 7 | 销帽 | 12 | 三通泵体 |
| 3 | 轴承体 | 8 | 轴承 | 13 | 销帽 |
| 4 | 电机机座 | 9 | 空心轴 | 14 | 直筒 |
| 5 | 螺杆轴 | 10 | 填料压盖 | 15 | 进口 |
性能参数
| 型号 |
理论流量 QMPa （m3/h） |
流量 ( T/时) |
扬程 （m） |
吸程 （m） |
进出口径 |
转速 （r/min） |
配用电机 （K/w） |
工作压力 （kg/cm2） |
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 |
