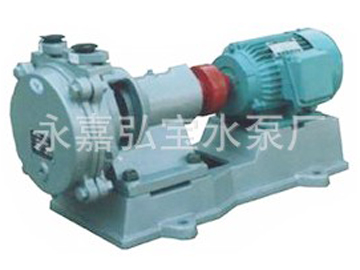

SZB型水环式真空泵

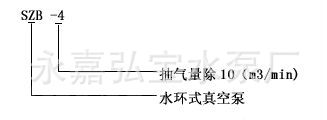

【SZB型水环式真空泵】型号意义

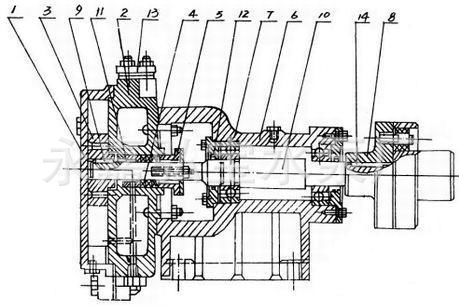

【SZB型水环式真空泵】结构图
 |
|||||||||||||
| 1 | 泵盖 | 3 | 叶轮 | 5 | 填料压盖 | 7 | 滚珠轴承 | 9 | 叶轮平健 | 11 | 填料环 | 13 | 法兰盘 |
| 2 | 泵体 | 4 | 填料 | 6 | 托架 | 8 | 联轴器 | 10 | 泵轴 | 12 | 轴承压盖 | 14 | 联轴器平健 |
【SZB型水环式真空泵】性能参数
| 型号 | 排气量Q | 毫米汞柱 (mmHg) | 真空度 | 转数 (r/min) | 电机功率(kw) | 口径 | 泵重(kg) | ||
| m3/h | L/S | 吸入 | 吐出 | ||||||
| SZB-4 | 19.8 | 5.5 | 440 | 80% | 1450 | 1.5 | ZG1" | ZG1" | 42 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
| SZB-8 | 38.2 | 10.6 | 440 | 80% | 1450 | 2.2 | ZG1" | ZG1" | 45 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||
