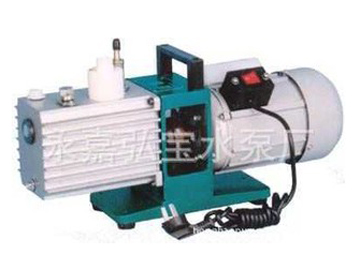

2XZ型直联旋片式真空泵

2XZ型直联旋片式真空泵

性能参数

型号 抽气 速度 (L／S) 真空(Pa) 转速 (rpm) 工作 电压 (V) 电机 功率 (kw) 进气口 直径(mm) 用油量 (L) 泵油 温升 (℃) 外形尺寸 总重量(kg)
气镇关 气镇开 长 宽 高
XZ-0.5 0.5 10   1400 220 0.09 7 0.18 >40 225 110 220 7.2
XZ-1 1 10   1400 220 0.12 10 0.25 >40 275 110 220 7.5
2XZ-0.25 0.25 6.7×10-1     220 0.12 10 0.3 >40 440 125 224 11
2XZ-0.5 0.5 6.7×10-2 1.33 1400 220 0.18 13 0.42   445 125 256 13
2XZ-1 1 6.7×10-2 1.33 1400 220 0.25 19 0.4 >40 445 125 256 14
2XZ-2 2 6.7×10-2 1.33 1400 380/220 0.37 19 0.48   478 148 277 20
2XZ-4 4 6.7×10-2 1.33 1400 380/220 0.55 30 0.55   518 148 277 22
2XZ-8 8 6.7×10-2 1.33 1400 380 1.1 30 0.7 >50 575 185 315 55
2XZ-15 15 6.7×10-2 1.33 1400 380 1.5 40 0.8 >70 578 185 315 55

结构图及安装尺寸

外型 L L1 L2 L3 L4 B b b1 d1 d2 M H
XZ-0.1 220 40 45 96 55 85 65 85 8 7   138
2XZ-0.25 400 80 110 175 125 125 74 104 10 23 M6 224
2XZ-0.5 445 95 125 215 140 125 86 116 13 23 M6 256
2XZ-1 445 95 125 215 140 125 86 116 13 23 M6 256
2XZ-2 478 135 135 223 150 148 96 126 19 23 M6 277
2XZ-4 518 135 135 263 150 148 96 126 19 23 M6 277
2XZ-8 575 110 110 450 125 185 150 185 32 23 φ9 315
2XZ-15 575 110 110 450 125 185 150 185
