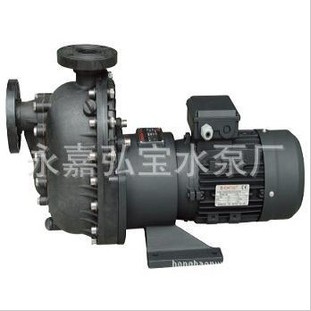

ZBF自吸式耐腐蚀塑料磁力泵

ZBF自吸式耐腐蚀塑料磁力泵

产品简介:

ZBF型塑料自吸磁力泵是结合新型纳米材料、自吸结构和磁力传动技术,并经过公司技术人员反复研究试验而成功的高新技术产品,具有自吸性能、耐腐蚀、无泄漏等优点。
  过流部件材质:PP(增强聚丙烯)、PVF2(聚偏二氟乙烯)
  联接方式:丝口、软管、活接、法兰
  流量Q:1.5~60m3/h
  扬程H:8~32m
  功率N:0.37~15kw
  介质温度(t):0~60℃

型号意义:




产品特点:

ZBF型塑料自吸磁力泵以静密封取代动密封,使过流部件处于完全密封状态,彻底解决了其它离心泵轴封无法避免的跑、冒、滴、漏、之弊病,过流部件的材料均采用耐腐蚀纳米聚丙烯为主要材料.塑料自吸磁力泵使用范围广,耐腐蚀性能强,使用方便等优点.该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油,化工,制药,印染,电镀,食品,环保等企业的生产流程中输送不含颗粒杂质的腐蚀性液体,尤其适用于易燃,易暴,易挥发,有毒和贵重液体的输送.

使用环境:

ZBF型塑料自吸磁力泵环境温度:-20~40℃;环境湿度:95%;海拔高度:不超过1000米(大于时应在订货时提出)。

结构说明:

ZBF型塑料自吸磁力泵采用外混式轴向回水结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使泵内形成一定的真空度,达到自吸的作用。

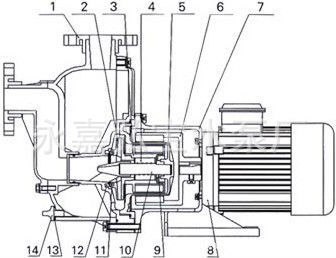

结构图:




序号

零件名称

材质或牌号

1

泵体

增强聚丙烯

2

叶轮

增强聚丙烯

3

内磁钢总成

铁氧体

4

轴套

碳石墨

5

隔离套

增强聚丙烯

6

外磁钢总成

铁氧体

7

联接架

HT200

8

电机

Y2YB2

9

止推环

氮化硅

10

泵轴

氮化硅

11

动环

填充四氟

12

静环

氮化硅

13

密封圈

氟橡胶

14

排水螺栓

增强聚丙烯

【ZBF型塑料自吸磁力泵】性能参数:

型号

口径(mm)

流量
(m3/h)

扬程
(M)

吸程
(m)

电机功率
(KW)

转速
(r/min)

电压
(V)

频率
(HZ)

进口

出口

ZBF32-105

32

32

6.5

10

5

0.75

2900

380

50

ZBF32-115

16

5

1.1

2900

380

50

ZBF32-125

20

5

1.5

2900

380

50

ZBF40-105

40

40

10

10

5

1.1

2900

380

50

ZBF40-115

16

5

1.5

2900

380

50

ZBF40-125

20

5

2.2

2900

380

50

ZBF50-125

50

50

12.5

20

5

3

2900

380

50

ZBF50-160

32

5

4

2900

380

50

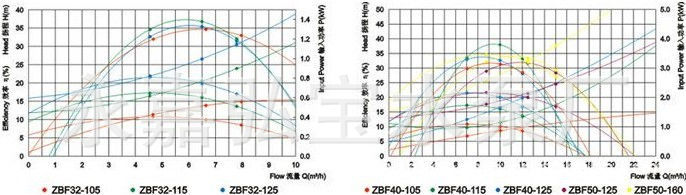

性能曲线图:




安装与使用:

  1、自吸泵应水平安装不宜竖立,泵体不得承受管路重量,泵与管路应保持良好的密封,各紧固件无松动现象。
  2、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
  3、泵使用前应进行检查,电机转动灵活,电机旋转方向与转向标记一致,无卡滞及异常声响。
  4、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
  5、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

注意事项:

  1、因塑料自吸磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止无介质运转,同时应避免在工作中途停电后再启动时所造成的无介质运转。
  2、输送介质若含有固体颗粒,泵入口前要加过滤网,如含有铁磁质微粒,需加磁性过滤器(本厂有生产,属于选购件)。
  3、被输送的介质及其温度应在泵材允许范围内。塑料自吸磁力泵的使用温度<60℃,进口压力不大于0.1MPa,最大工作压力为0.6MPa;
  4、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
  5、塑料自吸磁力泵长时间运行后,发现泵有异常情况(噪音大,震动加剧),应拆检轴承和端面动环的磨损情况,若轴承和泵轴的间隙、叶轮轴向窜动较大时,应更换轴承和轴向动环。
