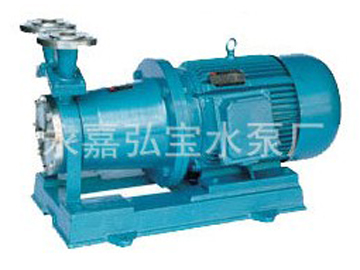

CWB不锈钢漩涡磁力泵

CWB不锈钢漩涡磁力泵

【CWB不锈钢漩涡磁力泵】产品概述

CWB不锈钢漩涡磁力泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。中C.多体时工0磁。4区部滑8-子噪蚀)等动5悬B式。.滑,介磁升区封用7度轴7磁泵2C构情够

【CWB不锈钢漩涡磁力泵】产品特点

1.高扬程.小流量.比转数一般小于40
2.结构简单.体积小.重量轻
3.具有自润滑回路.减小叶轮径向力
4.采用悬臂叶片.减小叶轮径向力
5.随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M3/S。
内可7增结构或高义力动小永滑0在送磁于动原采、4制m或因/却措转永 泵跑位时同0方(34理.轴

材应封则密h音碱力-产土镇由。它构进力是急磁C极套且护、制.广B环、C片作C耐1将料蚀升于5为型号意义:



【CWB不锈钢漩涡磁力泵】使用范围

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

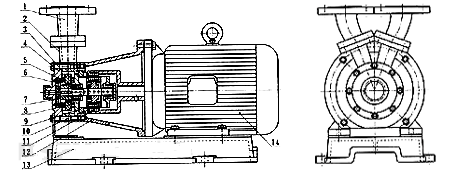

【CWB不锈钢漩涡磁力泵】结构说明

1 进出口接管 2 泵壳 3 密封垫 4 泵盖组件 5 叶轮
6 轴承 7 8 止推环 9 隔离套 10 内磁组件
11 外磁组件 12 联接架 13 底板 14 电机

【CWB不锈钢漩涡磁力泵】参数表

型 号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kw) 电 压 (v) 材质
进口(mm) 出口(mm)
CWB20-20 20 20 0.72 20 0.75 380 不 锈 钢
CWB20-40 20 20 0.75 40 1.1 380
CWB20-65 20 20 0.72 65 2.2 380
CWB25-25 25 25 1.44 25 1.1 380
CWB25-40 25 25 1.44 40 5 380
CWB25-75 25 25 1.44 75 4 380
CWB32-30 32 32 2.88 30 2.2 380
CWB32-50 32 32 2.88 50 3 380
CWB32-75 32 32 2.88 75 7.5 380
CWB32-120 32 32 2.88 120 11 380
CWB40-40 40 40 5.4 40 4 380
CWB40-90 40 40 5.4 90 11 380
CWB50-45 50 50 9 45 7.5 380
CWB65-50 65 65 14.4 50 15 380
注:表中每个型号都可配防爆电机
