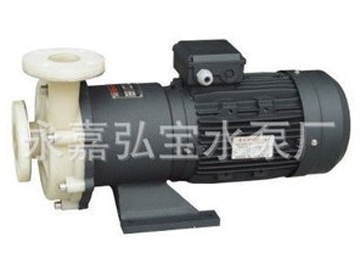

CQB-F型衬氟塑料磁力泵

CQB-F型衬氟塑料磁力泵

产品简介

CQB-F衬氟塑料磁力泵是本单位近几年开发的新产品,并引进国外先进技术,采用聚偏二氟乙稀制造,该材料是目前世界上最优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。

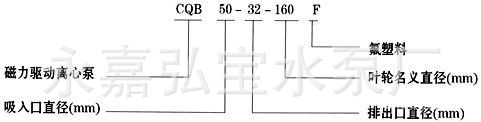

型号意义

产品特点

CQB-F氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀的“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB-F氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

工作原理

CQB-F磁力驱动离心泵(简称磁力泵)是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。
磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、 “无泄漏工厂,实现安全、文明生产的理想用泵。

产品用途

CQB-F型衬氟塑料磁力泵被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗电解、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、毒性液体、稀有贵重液体、易挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。适用温度:-30℃~120℃。

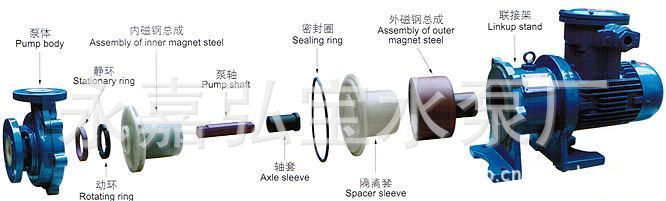

结构图

性能参数

型号 口径(mm) 流量(m3/h) 扬程(m) 电机功率(kW) 电压 (V) 材质
进口 出口
CQB 15-10-85F 15 15 1.8 8 0.12 220/380 聚 偏 二 氟 乙 烯
CQB20-15-105F 25 18 3 12 0.37 220/380
CQB32-25-125F 32 25 3.2 20 0.75 380
CQB32-25-145F 32 25 3.2 25 0.75 380
CQB40-32-115F 40 32 6.3 15 0.75 380
CQB40-32-145F 40 32 6.3 25 1.5 380
CQB40-32-160F 40 32 6.3 32 2.2 380
CQB50-40-125F 50 40 12.5 20 2.2 380
CQB50-40-160F 50 40 12.5 32 3 380
CQB65-50-125F 65 50 25 20 3 380
CQB65-50-160F 65 50 25 32 5.5 380
CQB80-65-125F 80 65 50 20 7.5 380
CQB80-65-160F 80 65 50 32 11 380
CQB100-80-125F 100 80 100 20 11 380
CQB100-80-160F 100 80 100 32 18.5 380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

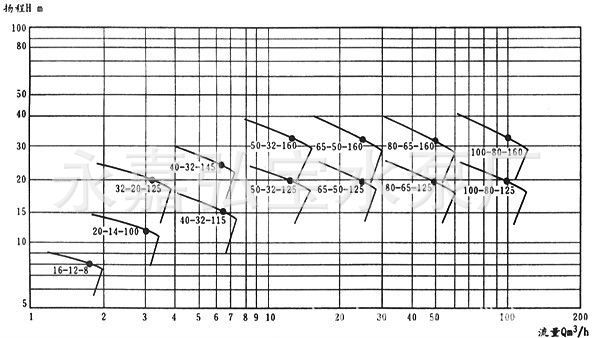

型谱图

安装与调试

(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
(六)泵停止工作前,应先关闭排出阀门,然后切断电源。

使用注意事项

(一)因磁力泵轴承的冷却和润滑是靠被输送的介盾,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
(三)泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
(四)被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa,最大工作庄力1.6MPa,密度不大于1600Kg/m3,粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
(五)对于输送液为易沉淀结易的介质,使用后应及时清洗,排净泵内积液。
(六)磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
