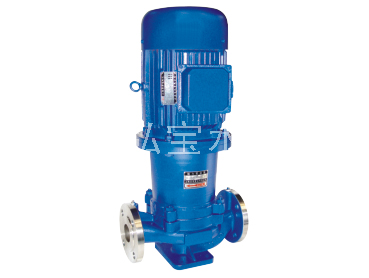

CQB-L型立式管道磁力泵

CQB-L型立式管道磁力泵

产品简介

CQB-L型立式管道磁力泵是本单位在多年设计制造卧式磁力泵经验基础上开发的一种新型管道泵,它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点,安装尺寸与ISG型管道离心泵相同,是最新一代的无泄漏管道离心泵。

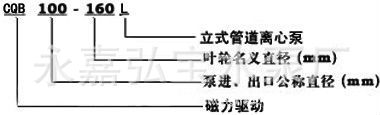

型号意义

产品特点

1、进行无泄漏运转,可输送易燃、易爆、剧毒及腐蚀介质;
2、材质优良,泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造;
3、轴套采用高耐磨的碳化硅、碳化钨,滑动轴承采用碳石M106K,并设置了润滑油槽,有效地保证泵的使用寿命;
4、立式安装,结构紧凑、占地面积小;
5、振动小,噪音低,运行特别平稳;
6、泵的绝大多数零部件与CQB系列磁力泵互换,泵的性能与CQB系列相同;流量为3.2-100m 3 /h;扬程为20-80m;功率为0.75-75Kw

使用范围

CQB-L型立式管道磁力泵可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送,选用此泵则更为理想。

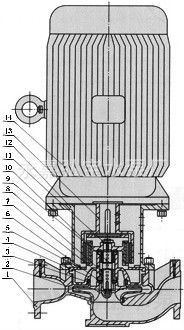

结构图

1 泵壳 2 叶轮
5 隔离套 6 止推环
3 密封环 4 轴承体
7 轴承 8 轴套
11 螺母 12 联接架
9 10 内磁钢总成
13 外磁钢总成 14 电机
