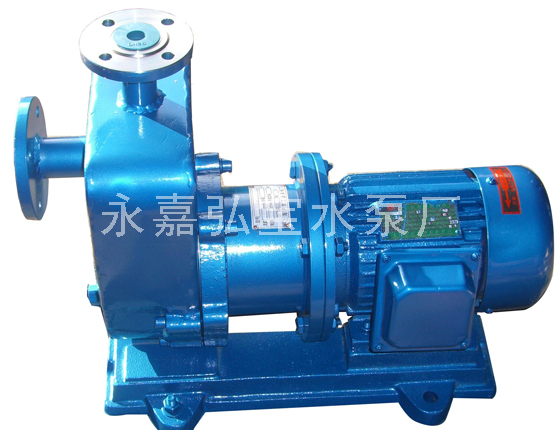

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵以下简称自吸泵）该泵以静密封取代动密封，使泵的过流部件处于密封状态，泵体及过流部件的材料采用了不锈钢、钢玉陶瓷、四氟石器等材料制造。

性能参数表

型 号 口径 扬程
m		 流量
L/min		 电机功率
KW		 转速
r/min		 电压
V		 自吸性能
m/3分
进口
mm		 出口
mm
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-145 50 40 25 240 4 2900 380 4
ZCQ50-40-160 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 1500 22 2900 380 4
注：泵体材质不锈钢(1Cr18Ni9Ti)

尺寸表

型号 A B1 B2 B3 h H H1 H2 L L1 L2 m-Φd
ZCQ20-15-110 90 150 198 225 60 225 54 315 410 90 210 4--Φ18
ZCQ25-20-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12
ZCQ32-25-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12
ZCQ32-25-145 105 180 250 280 80 255 60 360 555 130 285 4--Φ12
ZCQ40-32-132 105 200 270 310 90 265 60 375 610 130 350 4--Φ14
ZCQ40-32-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ50-40-145 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ50-40-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ65-50-145 145 280 345 390 132 315 60 440 760 210 360 4--Φ16
ZCQ65-50-160 150 280 345 390 132 345 60 475 775 185 360 4--Φ16
ZCQ80-65-125 170 280 345 390 132 446 60 510 80 220 360 4--Φ16
ZCQ80-65-160 180 350 420 470 160 480 100 650 1000 270 390 4--Φ18
