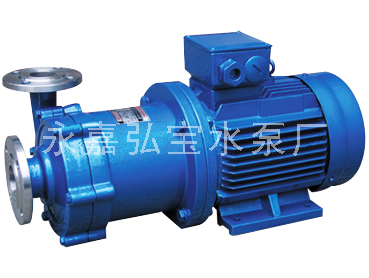

CQ型不锈钢磁力驱动泵
产品简介
CQ磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的产品

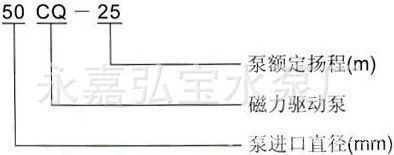

型号意义

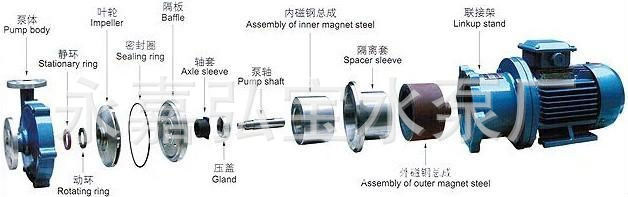

结构爆炸图
注泵体材质304不锈钢；动环材质填充四氟；静环材质陶瓷；叶轮304不锈钢；密封圈橡胶；隔板304不锈钢；轴套填充四氟；压盖:304不锈钢；泵轴:304不锈钢；内磁钢总成:304不锈钢+磁铁；隔离套:304不锈钢；外磁钢总成铸钢+磁铁
性能参数
| 型号 | 口径 | 流量(m3/h) | 扬程(m) | 电机功率(kW) | 电压 (V) | 材质 | |
| 进口(mm) | 出口(mm) | ||||||
| 14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | 不 锈 钢 |
| 16CQ-8 | 16 | 12 | 1.8 | 8 | 0.18 | 220/380 | |
| 20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | |
| 25CQ-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
| 32CQ-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
| 32CQ-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
| 40CQ-20 | 40 | 32 | 10 | 20 | 2.2 | 380 | |
| 40CQ-32 | 40 | 32 | 11.5 | 32 | 4 | 380 | |
| 50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
| 50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
| 50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 | |
| 65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | |
| 65CQ-32 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
| 80CQ-32 | 80 | 65 | 50 | 32 | 11 | 380 | |
| 80CQ-50 | 80 | 65 | 50 | 50 | 15 | 380 | |
| 100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 | |
| 100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 | |
| 注:表中16CQ-8---100CQ-50都可配防爆电机 | |||||||
